Bonjour a tous, tous mes voeux pour cette nouvelle année.

Limougeot de 40 ans, ex ajusteur et animateur de soirées..., je suis pour l'instant sans emploi. Actif je suis créateur et président d'un club de moto ancienne (pasionné de mécanique et de vieux véhicules).

Voilà les présentations sont faites

Je ne pensait pas qu'il y aurait un fourum sur la chaudronnerie, très très bonne idée, longue vie au forum !!!

Mais bon je me suis pas inscrit que pour parler de moi ou vanter les mérite de ce lieu, mais pour poser une question et voir aboutir mon projet.

Voilà je suis pleine réalisation d'un side car pour un scooter ancien. Sauf que je ne sais pas comment mettre en forme une tole, voir la photo jointe, la pièce en question a réaliser est surligné en vert !





Comment faire (je pense faire ceci en tole noire de 1,5mm) ?

Merci de votre aide et conseils, sincères salutations a vous tous.

[pierre-alain]

Bonjour doudsandjo,
bon, je sais que ça va faire un peu bricolage mais as-tu essayé d'appliquer une grande feuille de papier sur cet élément ?
On doit pouvoir construire un patron assez fidèle par ce moyen d'autant qu'apparemment la surface semble développable.
L'emploi d'une tôle de 1,5mm me semble très excessif. Qu'en penses-tu ?
Moi je partirai plutôt sur du 0,8mm.

[doudsandjo]

Oui, moi aussi sa mesemble trop, c'est vrai que du 1,5 ( meme peu etre du 0,8 ) c'est surement trop epai et en 0,5mm, non ?

Hélas je ne posède pas se side et n'est que les photos que ma adresser le propriètaire de cette machine avec les cotes ( de mon coté j'ai dejà le scooter ce qui n'est pas si mal ( visible ici, voir lien au-dessous )).

http://dj87.ifrance.com

C'est pour cela que je poste, je ne suis qu'ajusteur monteur...

Merci de ton aide, de votre aide.

[doudsandjo]

Personne ?

Personne ne peux m'aider ou me conseiller sur le comment faire ces deux formages ?

Merci a vous salutations ...

[Cyril.]

[doudsandjo]

Merci, pour le gabari c'est ce que je pensai (coté cotes j'aurais ce week).

Du coté rouleuse et formage a la mainchez un pro. cela reviendrais chère (en lui fournissnat la matière premère) ?

Car si je ne puis le faire, je suis coinsé !!!

En tout cas merci de votre aide...

[Cyril.]

[l'ancien]

Bonsoir,

Voilà qq conseils qui je l'espère te rendront service.

Tu vas bien trouver un tonneau cylindrique en acier ou en plastique qui traîne qq part.
Choisis en un d’un diamètre inférieur au diamètre que tu veux obtenir.

Tu vas prendre de la tôle 8/10 ou 10/10. et la découper selon le gabarit (patron) que tu vas avoir (si j'ai bien compris).

Manuellement , tu vas commencer par former la partie supérieure en appliquant manuellement la tôle sur le tonneau.
Attention, ta tôle va faire élastique, à toi après de la calibrer un peu sur un rond plus petit en fonction de la courbure que tu veux obtenir (toujours manuellement).



Maintenant tu vas former le petit bord supérieur de 10 mm, qui raidit et qui reçoit un jonc caoutchouc.
Tu vas commencer par former manuellement une cornière 20 x 20 sur qq chose de rond selon la courbure désirée.
NB : jusqu’à présent tu n’as toujours pas donné un seul coup de marteau



maintenant tu vas te démerder pour fixer ta cornière sur ta tôle avec des pinces de carrossier ou des serre joints en retrait bien sûr de la dimension du bord à obtenir,



là tu retournes l'ensemble (par rapport au dessin), tu te met en appui sur qq chose (étau, enclume), tu vas prendre un maillet et tu vas rabattre le bord sur ta cornière.

Il te reste maintenant à enrouler manuellement la partie inférieure sur le tonneau et à calibrer comme pour le bord supérieur et c’est terminé.



Bon courage,


Cordialement
_________________
Conseiller est aisé, aider est difficile ....

[doudsandjo]

Sa semble facile !

A suivre...

avec de la tole de 0,5 ou 0,8 ? (la 0,5 c'est peut etre plus aisé ?)

[l'ancien]

bonjour,

oui bien sûr 5/10 ce sera très facile, mais faut penser un peu sécurité ! et ensuite il faut être équipé pour souder !!
tu verras qu'en 10/10 tu y arriveras ...

bon courage
_________________
Conseiller est aisé, aider est difficile ....

[doudsandjo]

Ok, donc se sera certainement en 0,8mm.

Coté fixation, les cotès du side seront en Contre Plaqué de 2mm, le dessous sera lui en CP de 15mm.

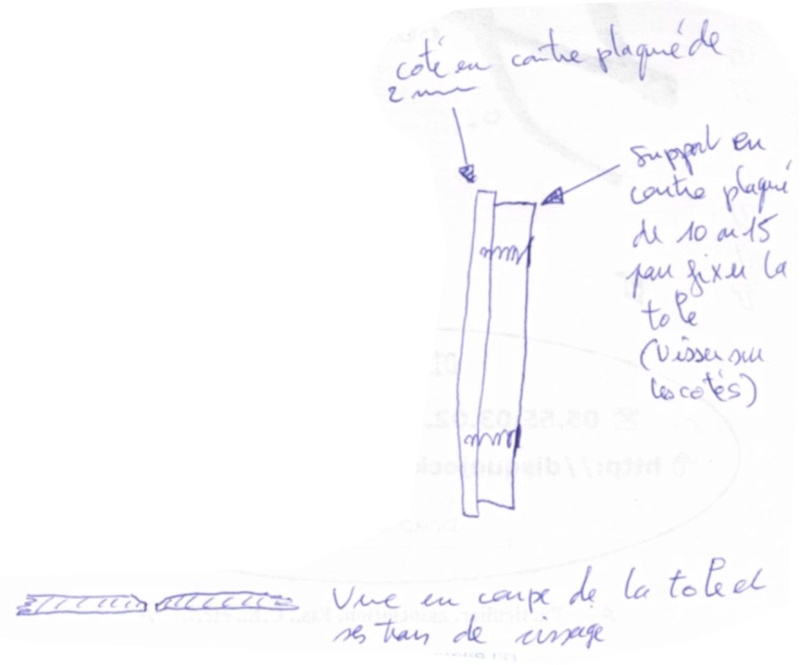

Sur l'avant pour fixer la tole sera découpé a la forme arondi, dans du CT de 15 un suport pour fixer la tole. Voir petit shéma en dessous !

La tole sera percé puis avec un poiteau je formerai un cone dans la dite tole afin de pouvoir masquer les vis avec du mastic de tolier !

[doudsandjo]

Voici, merci pour les conseils qui comme vous le voyez ont porter leurs fruits, reste le chassis a finir...

Les photos du panier avec les accessoires montés a blanc...

(manque le garde boue !...)







L'autre coté avec sa baguette maison (toujours sa de moins a acheter !!!)



Toute la fabrication directe sur mon site, ici (mis a jour très régulièrement !!!) : http://dj87.ifrance.com

Salutations,

[Cyril.]

Ah ben t'as bien réussi dis donc
_________________
180Ø /G

[doudsandjo]

Merci.

J'espère part contre que le mastic syntofer tiendra sur la tole visé sur la partie en bois !

Actuellement c'est aprèteé et cela séche !!!

a suivre...

Encore merci a tous, salutations...

[doudsandjo]

Aller UN GRAND MERCI A TOUS CEUX QUI ONT CONTRIBUER A REALISER CECI (voir dans la banière et sur notre site a scooter Side car LD) :

http://resto-moto.ifrance.com



Encore quelques bricoles...

Salutations
